कॉपर हीटपाइप बुनियादी ज्ञान

हीट पाइप एक तरह का हीट ट्रांसफर एलिमेंट है, जो हीट कंडक्शन सिद्धांत और कूलिंग माध्यम के तेज हीट ट्रांसफर प्रॉपर्टी का पूरा इस्तेमाल करता है। गर्म वस्तु की गर्मी गर्मी पाइप के माध्यम से गर्मी स्रोत के बाहर जल्दी से स्थानांतरित हो जाती है, और इसकी तापीय चालकता किसी भी ज्ञात धातु से कहीं अधिक है।

हीट पाइप तकनीक के अस्तित्व के कारण लोगों ने पारंपरिक हीटसिंक के डिजाइन विचार को बदल दिया है और बेहतर शीतलन प्रभाव प्राप्त करने के लिए बड़े एयर वॉल्यूम प्रशंसकों पर भरोसा करने के पारंपरिक शीतलन मोड से छुटकारा पा लिया है। इसके बजाय, कम गति, कम हवा की मात्रा वाले पंखे और हीट पाइप तकनीक के साथ एक नया कूलिंग मोड अपनाया जाता है। हीट पाइप तकनीक पीसी के साइलेंट युग के लिए अवसर लाती है।

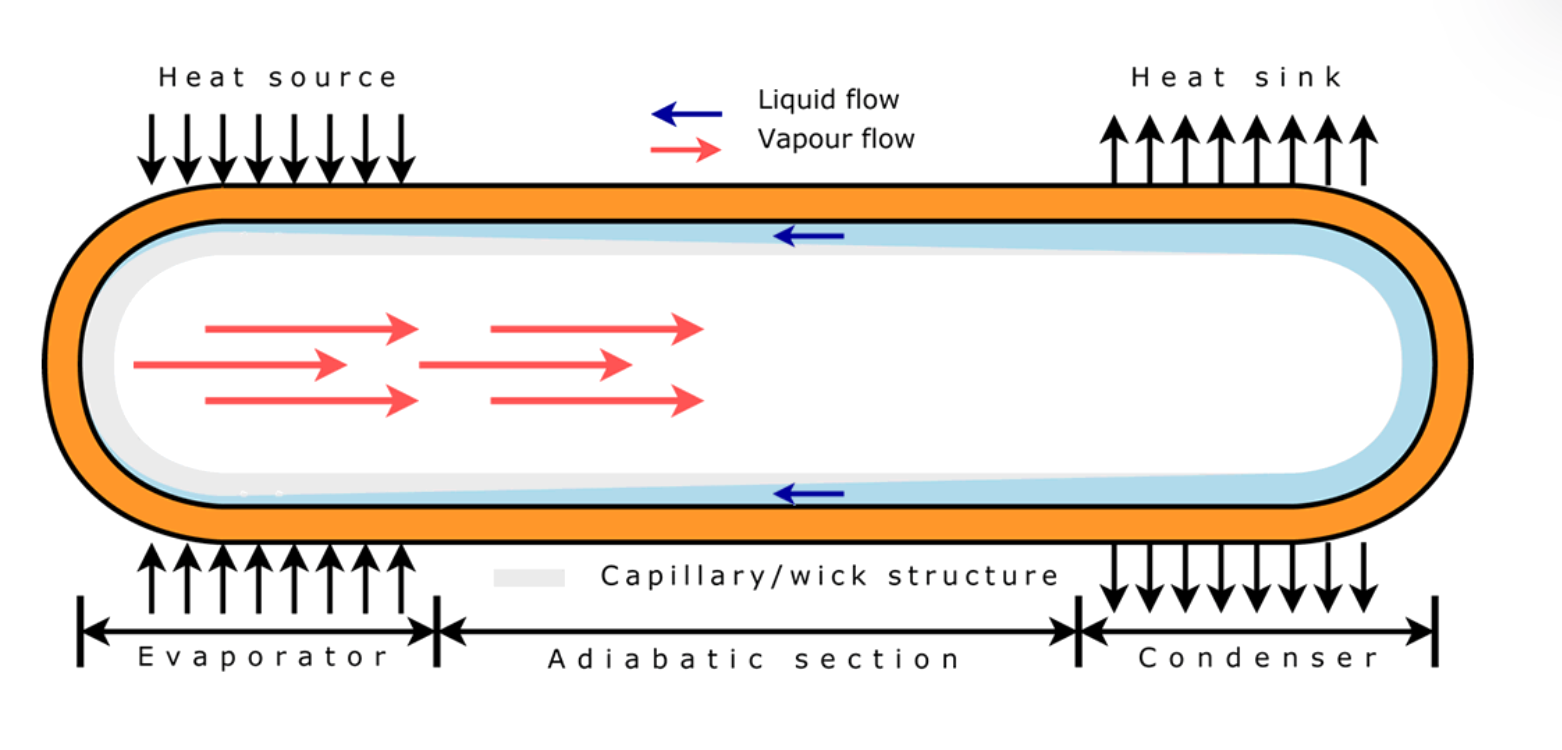

काम के सिद्धांत:

जब हीट पाइप के एक सिरे को गर्म किया जाता है, तो केशिका कोर में तरल वाष्पित हो जाता है और वाष्पीकृत हो जाता है, और भाप दूसरे छोर पर एक छोटे से दबाव के अंतर से प्रवाहित होती है और गर्मी को छोड़ती है और एक तरल में संघनित होती है। तरल फिर केशिका बल (या गुरुत्वाकर्षण) की कार्रवाई के तहत झरझरा सामग्री के साथ वाष्पीकरण खंड में वापस बहता है। इस चक्र में ऊष्मा का स्थानांतरण एक सिरे से दूसरे सिरे तक होता है।

लाभ और लाभ:

1. उच्च तापीय चालकता, मुख्य रूप से काम कर रहे तरल के वाष्प-तरल चरण परिवर्तन गर्मी हस्तांतरण पर निर्भर करती है, और थर्मल प्रतिरोध बहुत छोटा है, इसलिए इसमें उच्च तापीय चालकता है।

2. उत्कृष्ट इज़ोटेर्मल संपत्ति गर्मी पाइप की आंतरिक गुहा में भाप संतृप्त अवस्था में होती है, और संतृप्त भाप का दबाव संतृप्ति तापमान पर निर्भर करता है। वाष्पीकरण खंड से संघनन खंड तक संतृप्त भाप का दबाव ड्रॉप बहुत छोटा है, इसलिए गर्मी पाइप में उत्कृष्ट इज़ोटेर्मल संपत्ति होती है।

3. गर्मी प्रवाह परिवर्तनशीलता। हीट पाइप स्वतंत्र रूप से वाष्पीकरण खंड या संक्षेपण खंड के हीटिंग क्षेत्र को बदल सकता है, अर्थात, यह एक छोटे हीटिंग क्षेत्र के साथ गर्मी इनपुट कर सकता है और एक बड़े शीतलन क्षेत्र के साथ गर्मी का उत्पादन कर सकता है, और इसके विपरीत। यह गर्मी प्रवाह को बदल सकता है और कुछ गर्मी हस्तांतरण समस्याओं को हल कर सकता है जिन्हें अन्य तरीकों से हल करना मुश्किल होता है।

4. ऊष्मा प्रवाह दिशा की प्रतिवर्तीता एक क्षैतिज रूप से रखी गई कोरड हीट पाइप, क्योंकि इसकी आंतरिक परिसंचारी शक्ति केशिका बल है, जिसका उपयोग वाष्पीकरण खंड के रूप में किया जा सकता है जब या तो अंत गर्म होता है, और संघनन खंड जब दूसरे सिरे को बाहर की ओर ठंडा किया जाता है। इस सुविधा का उपयोग अंतरिक्ष यान और कृत्रिम उपग्रहों के अंतरिक्ष तापमान को समतल करने के साथ-साथ रासायनिक रिएक्टरों और अन्य उपकरणों के लिए किया जा सकता है जो पहले गर्मी छोड़ते हैं और फिर गर्मी को अवशोषित करते हैं।

5. लगातार तापमान की विशेषता: साधारण ताप पाइप के प्रत्येक भाग का तापीय प्रतिरोध मूल रूप से ताप के परिवर्तन के साथ नहीं बदलता है, लेकिन चर ऊष्मा अंतरण पाइप संघनक खंड के तापीय प्रतिरोध को ताप के बढ़ने और बढ़ने के साथ घटाता है ताप में कमी। इस तरह, जब ताप पाइप की ताप मात्रा बहुत बदल जाती है, भाप का तापमान बहुत कम बदलता है और तापमान नियंत्रित होता है। यह ताप पाइप की निरंतर तापमान विशेषता है।

6. पर्यावरण अनुकूलता ताप पाइप का आकार ताप स्रोत और ठंडे स्रोत की स्थितियों के साथ भिन्न हो सकता है।

हीट पाइप का उपयोग अक्सर हमारे सामान्य नोटबुक कंप्यूटर, मोबाइल फोन आदि सहित वर्तमान गर्मी लंपटता डिजाइन में किया जाता है। हीट पाइप के डिजाइन में निम्नलिखित कारकों पर विचार किया जाना चाहिए: हीट लोड या ट्रांसफर की जाने वाली हीट; परिचालन तापमान; पाइप; कार्यात्मक द्रव; केशिका संरचना; गर्मी पाइप की लंबाई और व्यास; वाष्पीकरण क्षेत्र की संपर्क लंबाई; मुआवजा क्षेत्र की संपर्क लंबाई; दिशा; हीट पाइप के झुकने और चपटे होने आदि का प्रभाव।
