एक अल्ट्रालाइट केशिका-चालित हीट पाइप शीतलन तकनीक

केशिका चालित ताप पाइप, अपने सरल डिजाइन, कम लागत, लचीले डिजाइन और अच्छी गर्मी अपव्यय क्षमता के कारण, समकालीन थर्मल प्रबंधन माइक्रोइलेक्ट्रॉनिक घटकों के लिए सबसे लोकप्रिय समाधान हो सकते हैं। स्मार्टफोन और लैपटॉप में, यूनिवर्सल ट्यूबलर डिज़ाइन को और अधिक संपीड़ित करने के लिए समतल करें। हीट पाइप का सिद्धांत माइक्रोइलेक्ट्रॉनिक घटकों द्वारा उत्सर्जित अतिरिक्त गर्मी को निर्वात कक्ष में काम कर रहे तरल पदार्थ के गुप्त गर्मी रूपांतरण के माध्यम से प्रसारित करना है। बाड़े की संरचना के ठंडे और गर्म सिरे क्रमशः बाष्पीकरणकर्ता और संघनित्र के रूप में काम करते हैं, जबकि मध्य भाग का कार्य (i) भाप प्रवाह (गर्म सिरे से ठंडे सिरे तक) और (ii) संघनन प्रवाह के लिए चैनल प्रदान करना है। ठंडे सिरे से गर्म सिरे तक) केशिका क्रिया के माध्यम से बाती संरचना के माध्यम से केंद्रीय खोखले क्षेत्र के माध्यम से। बीच में, भाप और घनीभूत विपरीत दिशा में प्रवाहित होते हैं, जो सतह तनाव प्रवाह बल के कारण मुक्त सतह इंटरफेस द्वारा अलग हो जाते हैं। हीट पाइप का डिज़ाइन लक्ष्य बाष्पीकरणकर्ता से जुड़े घटकों के ऑपरेटिंग तापमान को कम करना है, जिससे गर्मी को हीट पाइप के साथ ले जाया जा सके और कंडेनसर के अंत में नष्ट किया जा सके।

हाल ही में, दक्षिण कोरिया में चोन्नम नेशनल यूनिवर्सिटी के प्रोफेसर किजू कांग ने इलेक्ट्रॉनिक कूलिंग सिस्टम के लिए थर्मल समाधान में नवीनतम प्रगति की है। केशिका चालित हीट पाइप संपीड़ित इलेक्ट्रॉनिक शीतलन प्रणालियों के लिए एक प्रभावी थर्मल समाधान है, जो मोबाइल अनुप्रयोगों के लिए एक अल्ट्रा लाइटवेट हीट पाइप थर्मल समाधान प्रदान करता है। इस अध्ययन में, काम कर रहे तरल पदार्थ की चरण परिवर्तन प्रक्रिया को समाहित करने वाला खोल ~ 40 μ की मोटाई से बना था, जो मी की रासायनिक परत द्वारा बनाया गया था। इसके अलावा, बाती संरचना जो केशिकाओं के माध्यम से घनीभूत को गर्मी स्रोत तक पहुंचाती है, उसे भी रासायनिक रूप से आवरण की आंतरिक सतह पर चढ़ाया जाता है, जिससे 100 μM मोटी माइक्रोपोरस परत बनती है।

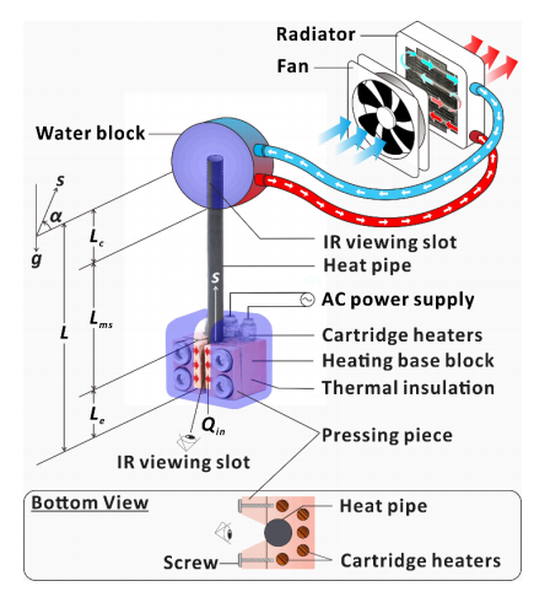

इस बाती संरचना को सूक्ष्म छिद्रयुक्त बाती परत पर नैनो बनावट वाला कालापन बनाकर क्रमिक रूप से सुपरहाइड्रोफिलाइज़ किया जाता है। हल्के वजन के माप के रूप में हमारे प्रोटोटाइप अल्ट्रा-लाइट हीट पाइप (यूएचपी) का प्रभावी घनत्व इंगित करता है कि औसतन, समान बाहरी आयामों के सिंटर्ड तांबे के कोर के साथ एक ही प्रकार के वाणिज्यिक उत्पादों का वजन 73% कम हो गया है (उदाहरण के लिए, लगभग) 2.7 ग्राम ~1{5}}.0 ग्राम की तुलना में), जबकि समतुल्य ताप अपव्यय प्रदान करता है। इसके अलावा, अल्ट्रा-थिन वॉल शेल और लैंप कोर के अतिरिक्त गर्मी अपव्यय के कारण, यूएचपी बाष्पीकरणकर्ता तापमान में 25% की कमी के साथ काम करता है।
