स्मार्ट फोन थर्मल डिजाइन में हीट पाइप एप्लीकेशन

गर्मी लंपटता न केवल तापमान की समस्या को हल करती है, बल्कि कई समस्याओं का कारण बनती है, जैसे कि सामग्री की उम्र बढ़ने, डिवाइस के कार्य, आवृत्ति में कमी, मोबाइल फोन की विश्वसनीयता में कमी, घटक क्षति और इसी तरह। प्रमुख निर्माता मोबाइल फोन के प्रदर्शन और उपयोगकर्ता अनुभव को अनुकूलित करने के लिए अपने स्वयं के मोबाइल फोन कूलिंग सिस्टम को डिजाइन करने के प्रयास कर रहे हैं।

ZTE 5G बेहतर तापीय प्रवाहकीय प्रदर्शन के लिए ICE3.0 दोहरे बहुआयामी थर्मल समाधान का उपयोग करता है, उच्च प्रदर्शन गर्मी संचालन गेरेज़ को मध्य फ्रेम और मुख्य बोर्ड, मुख्य बोर्ड और वायु वाहिनी के बीच अपनाया जाता है।

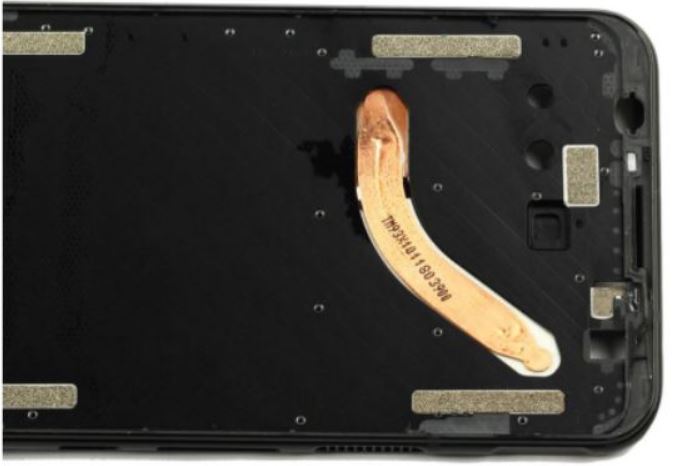

ZTE 5G में एक और हीटपाइप को अंडरग्रेफाइट शीट भी डिज़ाइन किया गया है, जब मोबाइल फोन का तापमान बढ़ जाता है, तो कूलिंग कॉपर पाइप में जल वाष्प"वैक्यूम बेल्ट" के साथ गर्मी को दूर ले जाएगा। एक बार जब जल वाष्प ठंडा और द्रवीभूत हो जाता है, तो यह परिसंचारी होना शुरू हो जाता है और दीवार पर केशिका संरचना के साथ वापस आ जाता है, ताकि सीपीयू को उचित तापमान पर रखा जा सके और सेल फोन को ठंडा रखा जा सके।

लेनोवो सेवियर प्रो थर्मल समस्या को ठीक करने के लिए डबल हीटपाइप +कॉपर प्लेट+थर्मल ग्रीस+ग्रेफाइट शीट का उपयोग करता है

अन्य निर्माता की तुलना में लेनोवो सेल फोन स्ट्रेक्चर डिज़ाइन में पांच सेक्शन डिज़ाइन को अपनाता है; ऊपर से नीचे तक ईयरपीस, बैटरी, मुख्य बोर्ड, बैटरी, स्पीकर और सहायक बोर्ड हैं। मदरबोर्ड को मध्य स्थिति में रखने का लाभ यह है कि होल्डिंग स्थिति खेल के दौरान दोनों हाथों से मोबाइल फोन की गर्म स्थिति से बच सकते हैं।

सैमसंग नोट 20 गर्मी के लिए मदरबोर्ड के नीचे ग्रेफाइट शीट की कई परतों का उपयोग करता हैउत्तर:पोर्टेशनNote10 की तुलना में Galaxy Note 20 सीरीज में सबसे बड़ा बदलाव मदरबोर्ड के कूलिंग स्पेसिफिकेशन और बैक कवर के मटेरियल का है।

XiaoMi: तीन आयामी गर्मी लंपटता प्रणाली

3000mm2 वाष्प कक्ष, ग्रेफाइट शीट की 6 परतें, तांबे की पन्नी और थर्मल ग्रीस सामग्री की बड़ी मात्रा, एक त्रि-आयामी और कुशल ओमनी-दिशात्मक गर्मी अपव्यय प्रणाली।

iphone11 (मुख्य रूप से थर्मल समाधान के लिए उपयोग की जाने वाली ग्रेफाइट शीट)

ग्रेफाइट शीट (मुख्य बोर्ड की सतह, चिप, स्क्रीन और कॉइल) और ऐप्पल द्वारा विकसित फर्मवेयर का उपयोग गर्मी को हल करने के लिए किया जाता है, और अन्य भिगोने वाली चादरों का उपयोग नहीं किया जाता है। जब प्रोसेसर मोबाइल फोन के साथ गेम खेलकर तेज गति से चलता है, तो उपयोगकर्ता स्पष्ट रूप से कैमरे के पास तापमान और पावर ऑन बटन में स्पष्ट वृद्धि महसूस करेगा।
