5G सेलफोन पर थर्मल सामग्री अनुप्रयोग

उच्च प्रदर्शन और लंबे समय तक धीरज के साथ, 5 जी युग में मोबाइल फोन में थर्मल प्रबंधन प्रणाली के लिए उच्च आवश्यकताएं होती हैं। 4जी युग में, मोबाइल फोन का थर्मल प्रबंधन मुख्य रूप से ग्रेफाइट शीट पर आधारित होता है। 5g युग में, हीट पाइप, वाष्प कक्ष मुख्यधारा होंगे। कुछ उच्च अंत मॉडल थर्मल प्रबंधन प्रणाली की सामग्री के रूप में ग्रैफेन का उपयोग कर सकते हैं।

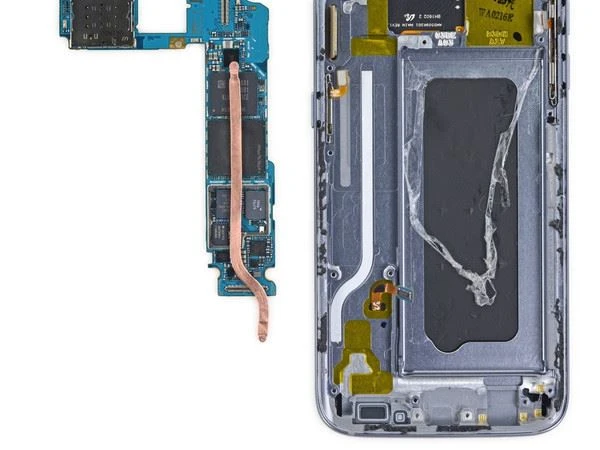

गर्मी पाइप आम तौर पर वाष्पीकरण अनुभाग, इन्सुलेशन अनुभाग और संक्षेपण अनुभाग से बना होता है। इसका ऊष्मा अपव्यय पथ है: टर्मिनल में उत्पन्न ऊष्मा ऊष्मा चालन इंटरफ़ेस सामग्री के माध्यम से ऊष्मा पाइप तक पहुँचाई जाती है। हीट पाइप जल्दी से कॉपर फॉयल तक गर्मी पहुंचाता है और समान रूप से इसे फैलाता है। तांबे की पन्नी पर गर्मी आगे गर्मी अपव्यय ग्रेफाइट फिल्म को प्रेषित की जाती है और गर्मी को विमान की दिशा में फैलाती है।

वाष्प कक्ष, गर्मी पाइप की तुलना में, इसके चालन मोड को एक-आयामी रैखिक चालन से द्वि-आयामी विमान चालन में अपग्रेड किया जाता है, और गर्मी अपव्यय दक्षता में लगभग 20% - 30% तक सुधार होता है। आवेदन के दायरे के संदर्भ में, गर्मी पाइप पहले परिपक्व हो गई और लागत अपेक्षाकृत कम है। प्रारंभिक चरण में, इसका उपयोग ज्यादातर सर्वर, नोटबुक, एलईडी और उच्च-शक्ति आईसी के क्षेत्र में किया जाता था। वर्तमान में, इसे कुछ मध्यम और उच्च अंत वाले मोबाइल फोन तक बढ़ा दिया गया है; वीसी की उत्पादन लागत अपेक्षाकृत अधिक है और इसकी बड़े पैमाने पर उत्पादन क्षमता कमजोर है। फिलहाल इसका आवेदन हाई-एंड नोटबुक और मीडियम और हाई-एंड स्मार्ट फोन तक ही सीमित है। उपभोक्ता इलेक्ट्रॉनिक्स के अल्ट्रा-थिन, लाइटवेट और लगातार उन्नत प्रदर्शन की पृष्ठभूमि के तहत, हीट पाइप और वीसी से थर्मल चालकता में अपने फायदे के लिए पूर्ण नाटक देने और उनकी पारगम्यता में लगातार सुधार की उम्मीद की जाती है।

5G सेल फोन संयुक्त शीतलन योजना को अपनाएगा, और मोबाइल फोन शीतलन प्रणाली का वृद्धिशील स्थान महत्वपूर्ण है। मोबाइल फोन कूलिंग सिस्टम के लिए 5जी मोबाइल फोन की मांग बढ़ गई है। वर्तमान में, जारी किए गए अधिकांश 5G मोबाइल फोन मॉडल हीट कंडक्टिंग शीट के रूप में ग्रेफाइट शीट / ग्राफीन के अलावा हीट पाइप / वीसी जैसे मेटल कैविटी से लैस हैं, ताकि तेजी से हीट ट्रांसफर का एहसास हो सके।
